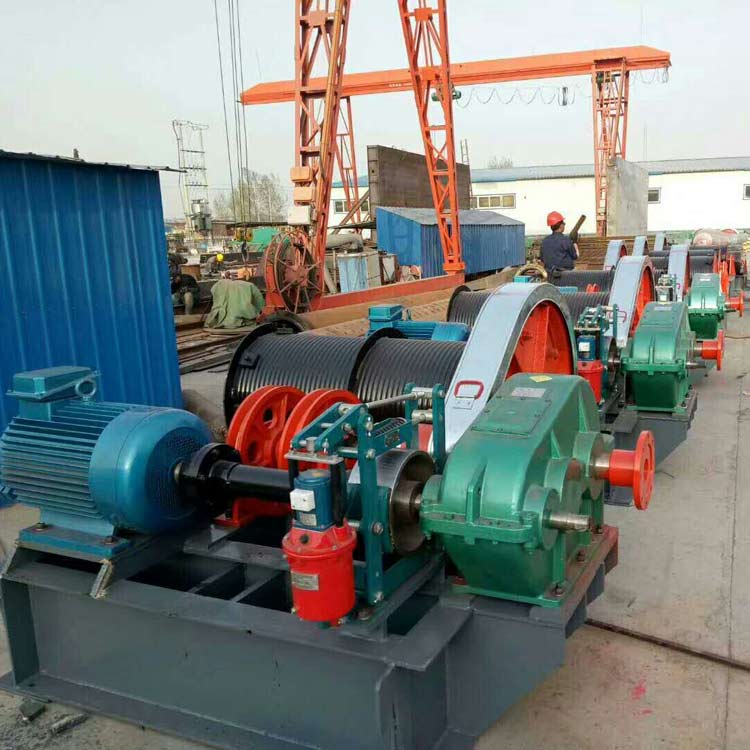

漣源市,雙峰縣,新化縣卷揚式啟閉機生產廠家操作程序1一般說明本機采用現場控制，現場監視閘門位置的控制方式。提升閘門前，首先利用塔體內的充水平壓系統進行充水平壓，使門體上、下游的水壓力大至相等，經確認平壓之后，才能進行提升閘門操作。2閘門提升操作程序按控制柜“起升”按鈕，電動機作提升方向旋轉，閘門上升，至上極限位置時，高度傳感器(或主令控制器)動作并自動切斷電源，制動器抱閘，啟閉機停止運行。閘門提升后，若長期不用，應將其鎖定到檢修平臺。3閘門下放操作程序關閉閘門之前，應先通過點動，使閘門稍微提起，解除對閘門的鎖定，然后按控制柜“下降”按鈕(閘門鎖定已解除)，電動機作下降方向旋轉，閘門下降，至下極限位置時，高度傳感器(或主令控制器)動作，并自動切斷電源，制動器抱閘，啟閉機停止運行卷揚式啟閉機的機架。
   卷揚式啟閉機機架主要用于安裝啟閉機各組成部件，并將荷載傳遞給基礎，保證啟閉機正常運行，其特點是機加工量大，制造尺寸精度要求高。該機機架外形尺寸設計要求各加工面平面度誤差不大于0.5mm，各加工面之間相對高度誤差不大于lmm。普通機床不能滿足加工要求，必須有特定銑床來完成加工，整臺銑床由床身導軌、銑削動力頭和墊塊組成。床身導軌的長度大于所加工機架的長度，當兩個加工面間的高差超過動力頭的調節范圍時，可用已在磨床上加工好的墊塊來調節高度，整個銑床可以根據需要放置在不同的位置。在銑削前，先將機架放在平臺上，劃出機架的攔腰線，然后用水平儀、高度尺、米尺分別測出攔腰線的高度以及待加工面相對攔腰線的高度差，從而測出待加工面的加工余量，同時還綜合考慮其余各加工面的加工余量。進行銑削時，動力頭與銑刀盤的中心線垂直于待加工面，具體工藝可分為粗銑和精銑兩道工序，粗銑后留1～2mm的加工余量，這樣加工出來的機架無論是各加工面間的相對高度還是光潔度都有較好的保證。采用此辦法加工所需要的時間比其它方法加工所需要的時間短，效果十分理想。2卷筒卷筒外形尺寸根據需要設定，簡體壁厚根據外型尺寸而定，粗糙度Ra3．2，采用鑄鋼ZG270—500，分段鑄造后焊接成一體。卷筒焊接成形后，對接焊縫應進行無損探傷檢驗，并進行高溫退火熱處理，消除應力，穩定組織，為保證筒體加工精度做好準備。加工時主要保證：①卷筒壁厚均勻，各處筒壁厚度差不超過8mm；②卷筒外圓與內軸孔同軸度不超過0.3mm；③卷筒與大齒輪連接的凸外緣與卷筒內孔的同軸度不超過0.3mm，垂直度不超過0.6mm。http://www.vault3.cn
